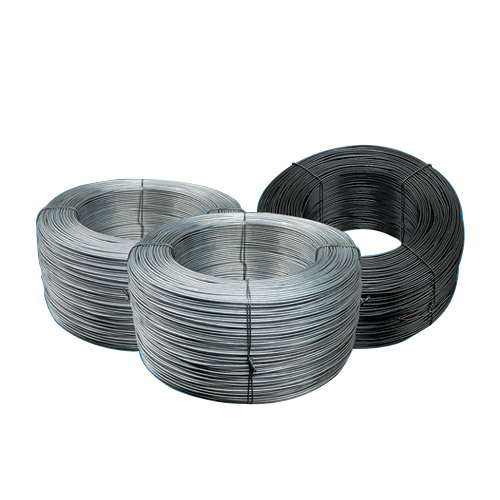

线材标准,线材的国家标准
铜及铜合金线材国家标准为GB 21652-2008(详见图)
钢铁线材国家标准号为:GB/T-701-1997
规 格:φ6.5mm、φ8.0mm、φ10.0mm用 途:制品原料、建筑材料、电焊条原料主要生产设备:45''''无扭高速线材轧机、φ300线材轧机、φ275线材轧机
线材标准
参考标准(GB 13140.1,GB 13140.2,GB 13140.3,GB 13140.4,GB 13140.5,GB 13140.6,GB 17196)
3、 国标系统 (举例说明)
245 IEC 04(YYY) A B C
ITEM A : 245 — IEC STYLE No.
ITEM B : IEC —国标
ITEM C: 04(YYY) —材料
3.2 材质及有关参数
1、 材质结构(如下图示)
PVC 依色别分别有:
黑、棕、红、橙、黄、绿、蓝、 紫、灰、白、绿 / 黄。
2、 线材安全电流表
最大耐流量 :
定义为在导体或尽缘体融化之前,所能负载之电流。由电流流过导体所产生之热,将决定这条电线能负荷多少电流。而单芯裸铜线所能流过的电流,可以一直增加,直到产生的热达到铜的融点。有很多因素都会影响一条电线所能流过之电流量,比较重要的如下:
导体大小 :
导体截面积越大,所能负载之电流越大。
尽缘体 :
电流所产生的热,不要超过尽缘体材质的最大适用温度。
环境温度 :
环境温度越高,则只须要更少的热,即达到尽缘体材质的最大适用温度。
芯线数目 :
相同截面积,电线中的芯线数目愈多愈不易散热。
电线的安装 :
将电线安装于保护管,导管,隔层,轨道内,会限制其散热,而降低其最大载流量。使用适当的散热方法,如风扇散热等,可减少这种限制。
列表所示为将多芯尽缘电线,由不同环境温度下,升温至各种尽缘体之适用温度,所须之电流。下表所示,为多芯数电缆线,所使用之校正比例。
电子线中,又以PVC作尽缘材料的导线最为常用,下面就从1007号线开始作先容。
一般的电子线,其通用标称是以AWG(American Wire Gauge)为单位,内部导体按正常标准应分裸铜和镀锡铜两种,常用正规线材的线径规格见下表:
线材规格 导体 尽缘 最大导体电阻
型号 线规 线数/线径 外径 尽缘厚度 导线外径
1007 30 7/0.1 0.3 0.41 1.12 354
1007 28 7/0.127 0.38 0.41 1.20 223
1007 26 7/0.16 0.48 0.41 1.30 139
1007 24 11/0.16 0.61 0.41 1.43 88.9
1007 22 17/0.16 0.76 0.41 1.58 57.5
1007 20 26/0.16 0.94 0.41 1.76 34.6
1007 18 41/0.16 1.18 0.41 2.00 23.3
1007 16 16/0.254 1.49 0.41 2.32 15.1
★额定温度:80°C
额定电压:300V
★标准:UL758,UL1581及CSA C22、2 No.210.2
